В каталог добавлено более 40 новых семейств, дополнена новыми элементами категория моделей комплектации плоской кровли, появились новые категории гидрошпонок и элементы опор под оборудование на плоской кровле.

Данный каталог станет незаменимым помощником для специалистов, которые занимаются проектированием ограждающих конструкций в Autodesk Revit, в частности для архитекторов и BIM-менеджеров.

Зачастую при проектировании объектов могут возникнуть сложности при выборе нужного перечня элементов, подходящего к той или иной системе ограждающих конструкций. Данный каталог разработан таким образом, чтобы минимизировать время на поиски необходимых элементов и не моделировать их с самого начала.

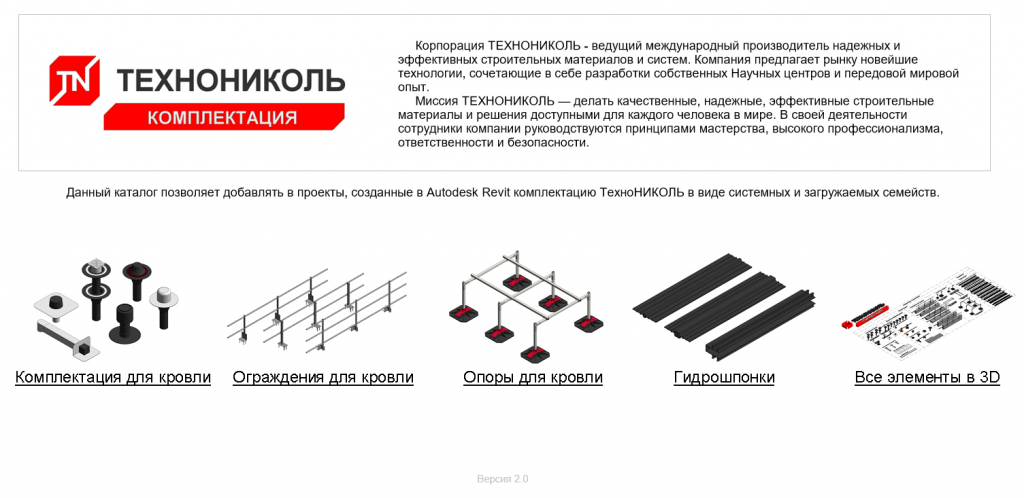

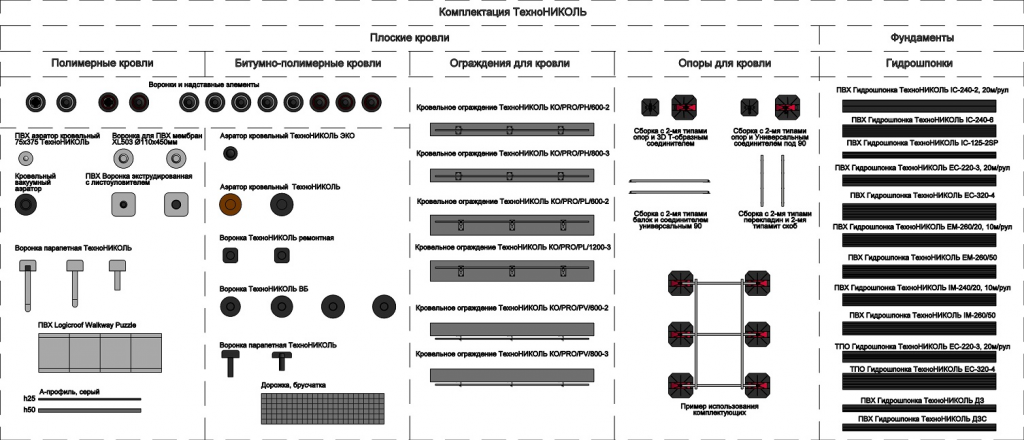

Каталог комплектации включает в себя следующие категории семейств для проектирования фундаментов и кровли:
• воронки внутреннего водостока;
• воронки парапетные;
• аэраторы;
• дорожки на кровле;
• ограждения для кровли;
• опоры для кровли;
• гидрошпонки.

В версии каталога 2.0 были добавлены новые элементы комплектации для плоской кровли, включая водоприемные воронки, надставные элементы водоприемных воронок, парапетные ПВХ-воронки, А-профиль.

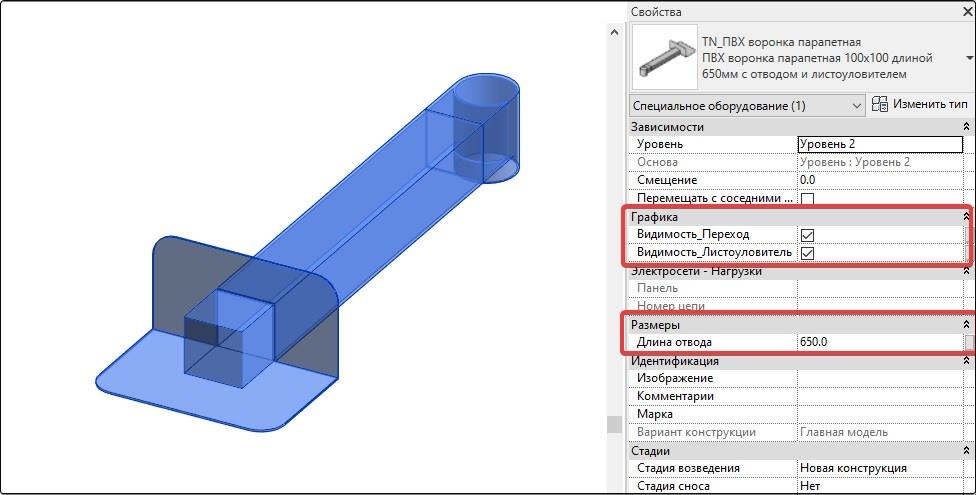

Большинство элементов имеет ряд настраиваемых параметров. Так, к примеру, в семействе «ПВХ-воронка парапетная 100х100 длиной 650мм с отводом и листоуловителем» добавлена возможность отключать/включать листоуловитель, а также включать/отключать видимость перехода. Длина отвода также ограничена, имеет диапазоны, которые прописаны через всплывающие подсказки.

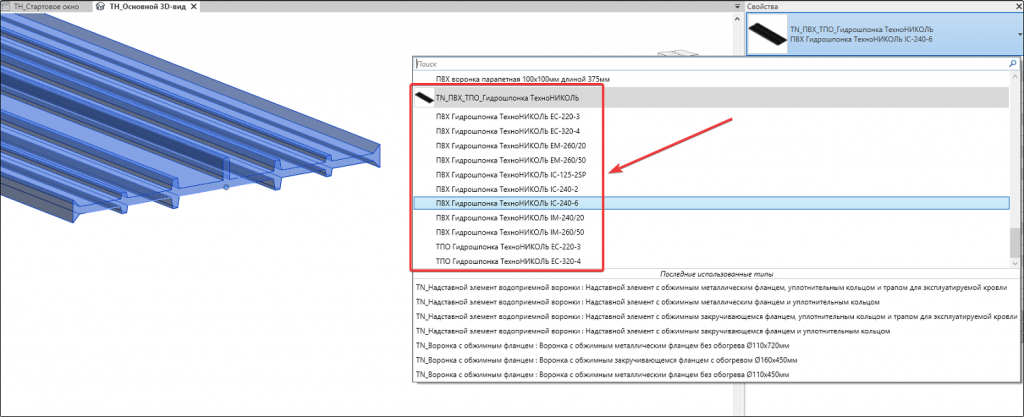

Кроме того, в каталоге появилась новая категория элементов, применяемых при гидроизоляции фундаментов в виде 13 моделей гидрошпонок. Все модели находятся в одном семействе, выполненном на основе шаблона «Метрическая система, типовая модель на основе линий.rft».

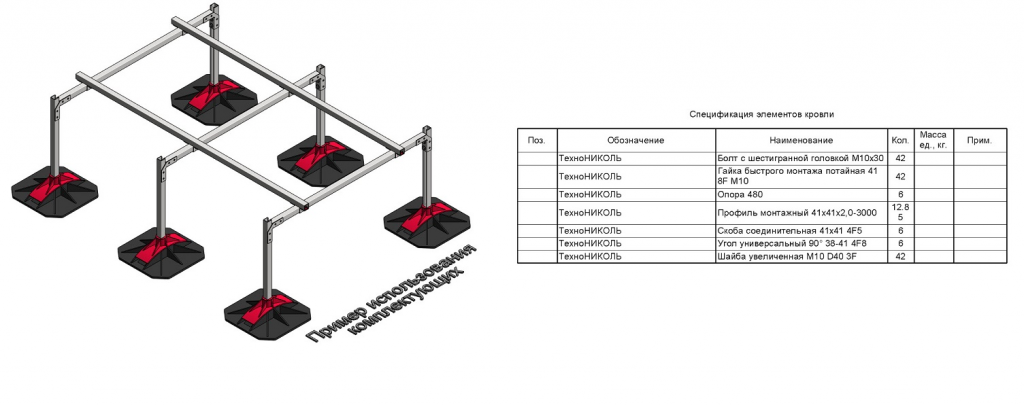

И последней новой категорией моделей, которой пополнился каталог, стали опоры под оборудование, применяемые на плоских кровлях — всего 12 отдельных моделей.

Используя данный каталог, проектировщикам больше не нужно отдельно моделировать элементы. Для каждой модели предусмотрена возможность настраивать необходимые параметры для редактирования геометрии, что значительно ускоряет процесс проектирования.

Все модели соответствуют стандарту ADSK 2.0 и при условии использования шаблона ADSK нет необходимости дополнительно настраивать спецификации.

Каталог представлен в 2017- 2021 версиях Revit. Файл имеет расширение *.rvt. Скачать его можно на сайте ТЕХНОНАВИГАТОР в разделе «BIM-библиотека», по ссылке: https://nav.tn.ru/bim/komplektuyushchie-dlya-ploskoy-krovli-revit/.
